Maschinenpark


Hier können sich insbesondere gewerbliche Kunden/Interessenten einen Überblick über unsere Maschinen und deren Leistungsvermögen verschaffen.



Kurbelwellenschleifmaschine AMC K1500-U

Kurbelwellen und andere konzentrisch oder exzentrisch angeordnete radiale Lagerzapfen können mit einer Genauigkeit von 0,005mm bis zu folgenden Maßen geschliffen werden.

Max. Länge: 1540 mm
Max. Hub: 280 mm
Max. Gewicht: 200 kg

Neben dem Maßschleifen ist auch das maschinelle Polieren von Lagerstellen möglich.



Zylinderbohrmaschine AMC C-4

Zylinderlaufflächen und andere zylindrische Bohrungen können mit einer Maßgenauigket von 0,005mm in folgenden Abmessungen gebohrt werden:

Durchmesser: 32-260 mm
Länge (max.): 610 mm

Auch Pleuelaugen und Grundbohrungen, sowie andere Rundbohrarbeiten können hier mit höchster Präzision ausgeführt werden.



Zylinderhonmaschine AMC H 250

Zylinderlaufflächen und andere zylindrische Bohrungen können mit einer Maßgenauigket von 0,005mm in folgenden Abmessungen gebohrt werden:

Durchmesser: 32-260 mm
Länge (max.): 610 mm

Auch Pleuelaugen und Grundbohrungen, sowie andere Rundbohrarbeiten können hier mit höchster Präzision ausgeführt werden.



Horizontalhonmaschine NAGEL HHM 70

Zum Honen von Pleuelbuchsen, Pleuelgrundbohrungen, oder Maßhonen von Einzelzylindern von Leichtkrafträdern



Ventilsitzbearbeitungsmaschine SERDI PRO SL 1300

Professionelle Ventilsitzbearbeitung/-anfertigung:
Ventilsitzdurchmesser: 18-60 mm (weitere Maße auf Anfrage)
Ventilschaft: 4,5-12,0 mm (weitere Maße auf Anfrage)
Sitzwinkel: 30 und 45°
Korrekturwinkel: 15, 70 und 75°,
sowie ein breites Sortiment an Formstählen (weitere Maße auf Anfrage)
Durchmesser: 16-70 mm
Länge (max.): 200 mm



Ventilkegelbearbeitungsmaschine HUNGER VKM-1A

Zum Schleifen von Ventilsitzen am Ventilkegel in folgenden Maßen:
Durchmesser Ventilteller: bis ca. 100 mm
Durchmesser Ventilschaft: 16 mm max.
Ventilsitzwinkel: stufenlos einstellbar von 19° bis 47°



Flächenschleifmaschine PMD SIGMA 120

Planen von Zylinderkopfflächen und andere Flächenschleif-/fräsarbeiten:
L/B/H max.: 1000 x 360 x 550 mm
Materialien: Aluminiumfräsen (PCD), Gussfräsen (CBN), Schleifen



Horizontal-Fräsmaschine WANDERER

Planfräsen von Zylinderköpfen, Abgaskrümmern und anderen Trennflächen von Gusswerkstücken:
Fräskopfdurchmesser:              230 mm
Bearbeitungslänge:                    900 mm

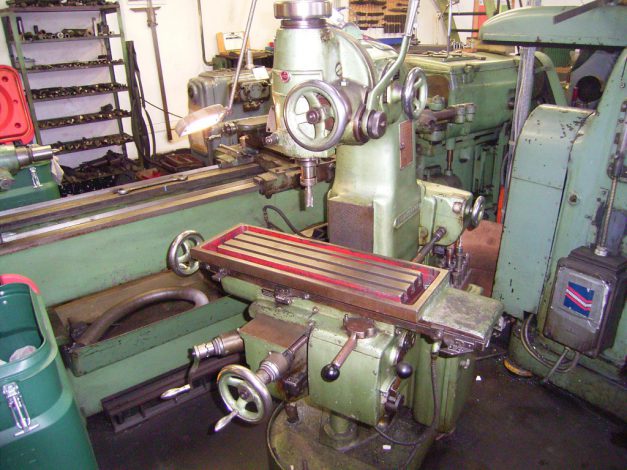

Universal-Fräsmaschine FRITZ WERNER

Der horizontal und vertikal verfahrbare Maschinentisch und der frei schwenkbare Fräskopf erlauben vielfältige Bearbeitungsmöglichkeiten wie radiales Planfräsen, Nutenfräsen, Bohren, um nur einige zu nennen.
Prinzipiell lässt sich hier fast jeder Kundenwunsch umsetzen.



Kleine Drehbank UVA LZ 40

Wir führen Dreharbeiten sämtlicher Art aus: Vom Abdrehen von Generator-Kollektoren bis zur Maßfertigung von Motorkomponenten, wie Ventilführungen und  -sitzringen, oder auch zur Einzelanfertigung von Bauteilen nach Kundenwunsch.



Mobiles Zylinderbohrwerk MATRA

Wo Ausbau und Zerlegung des Motors aufgrund der Gegebenheiten nicht möglich oder unwirtschaftlich ist haben wir die Möglichkeit des mobilen Aufbohrens von Zylinderbohrungen am eingebauten Motor. Mobiles Honen/Finishen der Zylinderlaufflächen sichert dabei den perfekten Kreuzschliff – auch am eingebauten Objekt.
Maße und Anwendungsmöglichkeiten auf Anfrage.



Ständerbohrmaschine WEBO 1007

Stationäre Bohrarbeiten können wir auf dem höhenverstellbaren Bohrtisch mit stufenlos einstellbarer Drehzahl und bei Bedarf selbsttätigem Vorschub durchführen. Unser Sortiment an Maschinenbohrern reicht dabei derzeit bis 48 mm.



Diamant-Werkzeugschleifmaschine AGATHON 175AV

Werkzeugschleifmaschine zum Präzisionsschleifen von Dreh- und Bohrwerkzeugen allgemeiner Art, wie sie auf Revolver sowie Langdrehautomaten eingesetzt werden.



Industrie-Teilewaschmaschine PERO ROTIMAT

Der Rotimat 1 bietet ein Höchstmaß an Reinigungsleistung.
Durch innovative Lösungen und die Wahl des optimalen Reinigungsmediums arbeitet die Anlage wirtschaftlich und umweltfreundlich – und das mir einem sehr hohen Wirkungsgrad.

Waschmedium: Wässrige Lauge
Durchmesser & Nutzhöhe: 1000 x 650 mm
Nutzgewicht: max. 300 kg
Aufgabehöhe: 720 mm
Pumpendruck: 2,5 bar



Teilewaschtisch TERMA

Wo maschinelles Waschen nicht möglich oder gar schädlich ist, werden sensible Bauteile bei uns mit Hilfe einer speziellen antikorrosiven und entfettenden Reinigungsflüssigkeit von Hand gereinigt.



Werkstattpresse FACOM PRM 20

Vom Aus-/Einpressen von Radlagern und anderen Lagern und Buchsen im Achsaufhängungsbereich bis zum Einpressen von Zylinderlaufbuchsen.
Unsere hydraulische 20-Tonnen Werkstattpresse Ist stets ein zuverlässiger Helfer im Werkstattalltag.



Strahlkabine BC-220

Glasperlstrahlen (100-200µm): Reinigen, Restaurieren oder Veredeln von Teilen aller Art. Mühelose Entfernung von Verschmutzungen, Farbresten, Rost o.ä.

Kabinenmaß: 840 x 550 x 630 / 360mm
Einschub: 515 x 420 / 360mm

Darüber hinaus reinigen wir besonders sensible Bauteile mit dem Soda-Blast Verfahren.



Ventilfederpresse TREGO VFP 500

Zum Ab- und Einfedern von Ventilen ist dieses Gerät insbesondere bei modernen Zylinderköpfen eine unverzichtbare und zeitsparende Hilfe. Somit können auch Zylinderköpfe mit kleinen Ventilen und engen Platzverhältnissen, wo herkömmliches Equipment an seine Grenzen gerät, zeitsparend und fachgerecht zerlegt und montiert werden.



Common-Rail-Injekor Prüfgerät DELPHI YDT35

Die jüngste Erweiterung unserer Serviceleistungen seit Ende 2016.

Wir bieten Ihnen zuverlässige Überprüfung von Common-Rail Injektoren der Hersteller Bosch, Continental/VDO, Delphi und Denso, sowie den von diversen Herstellern als Siemens vermarkteten Injektoren der Bauart Continental/VDO.

Über den üblichen Elektrik-Test der Injektoren können wir nach Durchführung des Prüflaufs detaillierte Aussagen zum Spritzbild, der statischen Rückflussmenge, sowie dem Druckansprechverhalten treffen und somit bis zu 90% aller Injektorschäden zuverlässig diagnostizieren.



Ultraschall-Reinigungsbad EMAG EMMI-30HC

Das Ultraschallreinigen von Common-Rail-Injektoren vor der Prüfung ist von entscheidender Bedeutung für präzise und vergleichbare Ergebnisse. Nur so kann ein schadhafter Injektor zuverlässig identifiziert werden.

Des weiteren können wir herkömmliche Einspritzdüsen und -Ventile, sowie Vergaserteile und weitere empfindliche Bauteile schonend reinigen.



Zylinderkopf-Rissprüfgerät CARMEC PTR 1600L

Zylinderköpfe (und andere Motorbauteile) bis zu einer Länge von 1350mm und bis zu einem Gewicht von 300kg können hier bei  80°C und bis zu 12bar nach aktuellem Industriestandard zuverlässig auf Risse abgedrückt werden.

Modernste Kameratechnik dokumentiert im Schadensfall die festgestellte Undichtigkeit.
